¿Qué es un multímetro?

Un multímetro, también conocido como voltímetro-óhmetro-amperímetro, es un dispositivo electrónico de medición que combina varias funciones de medición en una sola unidad. Estas funciones principales incluyen la medición de voltaje (potencial eléctrico), corriente eléctrica y resistencia eléctrica.

Componentes Principales del multímetro:

Selector de Funciones y Rango: Permite al usuario seleccionar la función de medición deseada (voltaje, corriente, resistencia, etc.) y ajustar el rango de medición para obtener lecturas precisas.

Pantalla / Display: Muestra los valores medidos en forma numérica, a menudo acompañados de indicadores de unidad y polaridad.

Terminales de Conexión: Son los puntos donde se conectan las puntas de prueba del multímetro para realizar las mediciones. Suelen estar etiquetados como “COM” (común), “VΩmA” (voltios, ohmios, miliamperios) y “A” (amperios).

Puntas de Prueba: Son cables con sondas metálicas al final que se utilizan para conectar el multímetro al circuito o componente que se está midiendo.

Circuito Interno: Incluye componentes electrónicos como resistencias, amplificadores operacionales y convertidores analógico-digitales que realizan las mediciones y muestran los resultados en la pantalla.

¿Cómo funciona un multímetro?

Medición de Voltaje (V): Para medir el voltaje, el multímetro aplica una carga muy pequeña al circuito o componente bajo prueba y mide la diferencia de potencial eléctrico entre dos
puntos. Esto se realiza utilizando un divisor de tensión interno y un circuito de amplificación.

Medición de Corriente (A): Para medir la corriente, el multímetro se coloca en serie con el circuito bajo prueba. Esto permite que la corriente fluya a través del multímetro y se mida
utilizando una resistencia de bajo valor (llamada “shunt”) que convierte la corriente en una caída de voltaje proporcional.

Medición de Resistencia (Ω): Para medir la resistencia, el multímetro envía una pequeña corriente a través del componente bajo prueba y mide la caída de voltaje resultante. Utiliza la Ley de Ohm (V = I * R) para calcular la resistencia.

Tipos de multímetros:

Analógicos: Utilizan una aguja y una escala para mostrar las mediciones. Son menos precisos y más susceptibles a errores de paralaje que los multímetros digitales.

Digitales: Muestran los valores medidos en una pantalla LCD o LED en forma numérica. Son más precisos, fáciles de leer y ofrecen funciones adicionales como la retención de datos y la capacidad de medir frecuencia.

¿Cómo se Utiliza un Multímetro?

Utilizar un multímetro puede parecer intimidante al principio, pero con la práctica y comprensión adecuadas, se convierte en una tarea sencilla. Básicamente, se selecciona lafunción deseada (voltaje, corriente o resistencia), se conectan las puntas de prueba correctamente y se lee el valor en la pantalla. Es importante seguir las precauciones de seguridad y las instrucciones del fabricante para evitar daños personales o al equipo.

A continuación, te guiaremos a través de los pasos detallados y técnicos para utilizar correctamente esta poderosa herramienta:

1. Selección de la Función y Rango

• Antes de comenzar, asegúrate de seleccionar la función adecuada en el multímetro para la medición que deseas realizar: voltaje (V), corriente (A) o resistencia (Ω).
• Luego, selecciona el rango adecuado para la medición. Si no estás seguro del rango esperado, comienza con el rango más alto y ve reduciéndolo gradualmente hasta obtener una lectura precisa. Es importante tener en cuenta que ciertos modelos cuentan con la función de rango automático.

2. Preparación de las Puntas de Prueba

• Con el multímetro apagado, conecta las puntas de prueba a las terminales correctas del multímetro. La punta roja generalmente se conecta a la terminal positiva (+) y la punta negra a la terminal común (COM).
• Asegúrate de que las puntas de prueba estén limpias y en buen estado para obtener lecturas precisas.

3. Medición de Voltaje (V)

Tener en cuenta si es voltaje continuo o alterno al medir, ya que la selección de esto te permitirá o no hacer las mediciones.
• Para medir el voltaje, selecciona la función de voltaje en el multímetro.
• Con el circuito apagado, conecta la punta roja al punto donde deseas medir el voltaje y la punta negra al punto de referencia (normalmente tierra).
• Enciende el circuito y observa la lectura en la pantalla del multímetro. Asegúrate de leer el voltaje correcto y de acuerdo con las especificaciones del circuito.

4. Medición de Corriente (A)

Tener en cuenta si es corriente continua o alterna al medir, ya que la selección de esto te permitirá o no hacer las mediciones.
• Para medir la corriente, asegúrate de que el multímetro esté en la función de corriente.
• Abre el circuito y conecta el multímetro en serie con el componente a medir. Conecta la punta roja al terminal positivo y la punta negra al terminal negativo.
• Asegúrate de que el multímetro esté configurado en el rango adecuado y que esté preparado para manejar la corriente esperada.
• Cierra el circuito y observa la lectura en la pantalla del multímetro.

5. Medición de Resistencia (Ω)

• Al medir la resistencia, escoge la funcion de resistencia.
• Desconecta el componente del circuito y asegúrate de que no haya corriente fluir.
• Conecta las puntas de prueba a los extremos del componente o del circuito que deseasmedir.
• Observa la lectura en la pantalla del multímetro y asegúrate de interpretarla correctamente según las especificaciones del componente.

6. Seguridad

• Siempre sigue las precauciones de seguridad al utilizar un multímetro, como apagar el circuito antes de realizar conexiones y asegurarte de que el multímetro esté configurado correctamente para la medición deseada.
• Nunca mida voltaje en un circuito de alta tensión sin el equipo de protección adecuado.

Con esta guía detallada, estarás equipado para utilizar un multímetro de manera precisa y segura en tus proyectos eléctricos. Recuerda siempre consultar el manual del multímetro y seguir las mejores prácticas de seguridad.

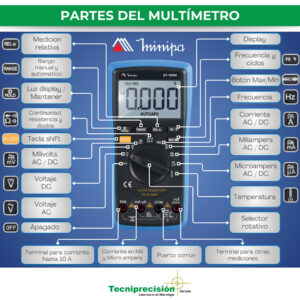

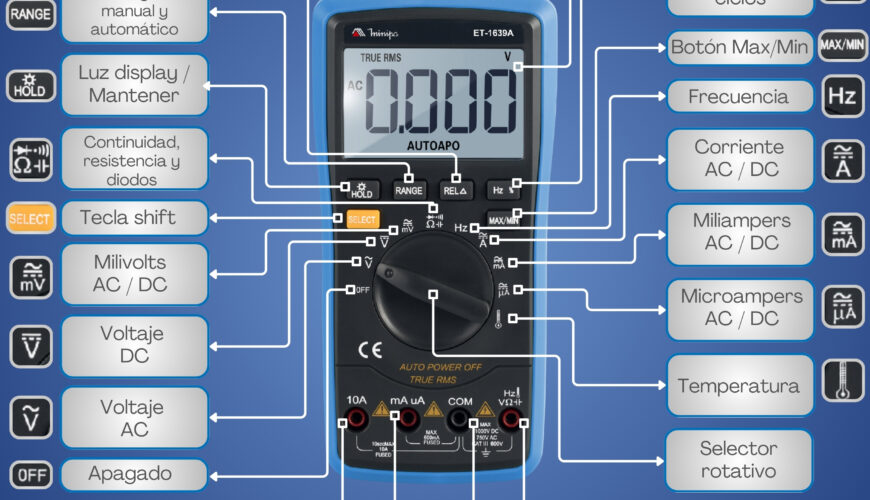

¿Partes y funciones del multímetro?

¿En qué industrias se utilizan multímetros?

Los multímetros, siendo herramientas fundamentales en el ámbito de la ingeniería eléctrica y la electrónica, tienen una amplia gama de aplicaciones en diversas industrias. A continuación, proporciono una descripción más técnica y detallada de los sectores industriales en los que los multímetros son indispensables:

Industria Electrónica y Manufactura de Equipos Electrónicos:

En la producción de dispositivos electrónicos, los multímetros se utilizan para realizar pruebas de calidad en componentes electrónicos individuales, así como para verificar el funcionamiento de circuitos impresos y ensamblajes electrónicos completos. Se emplean para medir voltajes, corrientes y resistencias en circuitos integrados, transistores, resistencias, condensadores y otros componentes electrónicos.

Industria Eléctrica y Energética:

Los multímetros son esenciales para el mantenimiento preventivo y correctivo de sistemas eléctricos en plantas de energía, subestaciones eléctricas, redes de distribución y equipos de generación. Se utilizan para realizar pruebas de continuidad, verificar la integridad de los cables, medir la resistencia de los devanados de motores eléctricos y realizar diagnósticos en sistemas de control y protección.

Automatización Industrial y Control de Procesos:

En entornos industriales, los multímetros son utilizados para monitorear y diagnosticar sistemas de control automático, PLC (Controlador Lógico Programable) y equipos de automatización. Se emplean para realizar mediciones de señales analógicas y digitales, verificar la precisión de los sensores y actuadores, así como para solucionar problemas de  circuitos de control.

Automoción y Fabricación de Vehículos:

En la industria automotriz, los multímetros son utilizados por técnicos y mecánicos para diagnosticar problemas eléctricos en vehículos, medir voltajes de baterías, comprobar la continuidad de cables y realizar pruebas en sistemas de encendido, iluminación y control del motor. También se utilizan en la fabricación de vehículos para realizar pruebas de calidad en componentes eléctricos y electrónicos, así como en el desarrollo y validación de sistemas decontrol electrónico.

Telecomunicaciones y Tecnología de la Información:

En el sector de las telecomunicaciones, los multímetros son empleados para realizar pruebas en redes de telecomunicaciones, equipos de transmisión de datos y sistemas de telefonía. Se utilizan para medir la integridad de cables de red, verificar la potencia de señales ópticas, realizar mediciones en equipos de fibra óptica y diagnosticar problemas en circuitos de comunicación.

los multímetros son herramientas esenciales en una amplia variedad de industrias, donde se utilizan para realizar mediciones precisas, diagnosticar problemas eléctricos y garantizar el funcionamiento seguro y eficiente de sistemas eléctricos y electrónicos. Su versatilidad y fiabilidad los convierten en un componente fundamental en el campo de la ingeniería y la tecnología

¿Por qué usar un multímetro?

La respuesta es simple: precisión y versatilidad. Los multímetros ofrecen mediciones precisas y confiables en una amplia gama de condiciones, lo que los convierte en herramientas indispensables para cualquier persona que trabaje con electricidad o electrónica.

¿Qué se requiere para utilizar correctamente un multímetro?

Para utilizar correctamente un multímetro, es crucial tener un conocimiento básico de electricidad y circuitos, así como comprender las especificaciones y funciones del multímetro en cuestión. Además, es importante seguir las precauciones de seguridad, como usar equipo de protección personal y asegurarse de que el multímetro esté calibrado correctamente.
